MEZZO 앰프 일체형 서브우퍼 DIY 후기


블로그일기/자동차관련
2017.01.17 19:51


OmnisLog


자동차 서브우퍼 DIY 후기

MEZZO SW-1 12인치 앰프우퍼일체형 서브우퍼 쉽게달기


차종 :뉴스포티지
오디오데크:순정

작업:손수달기 DIY


MEZZO SW-1 12인치 앰프우퍼일체형 서브우퍼 쉽게달기 MEZZO SW-1 12인치 앰프우퍼일체형 서브우퍼 쉽게달기


온라인으로 구매후 부품이 도착했네요.
장소가 좀 너르고 큰 소리로 튜닝해도 지장없는 삼락공원 공터로 공구및 부품일체를 가지고 가서 작업했다.

작업 하러 가기전에 집에서 쉬엄 쉬엄 콘트롤러와 리모트 스위치를 같은 박스에 매립하는 작업을 해 두었다.
나의 애마는 무조건 순정상태로 되돌릴수 있도록 절대로 나사못을 박는다던지 기타 흠집이나 구멍을 내지 않는다는 원칙을 고수한다.

부착할 부품은 전무 양면테이프로 처리하고 그래도 안되면 간접적으로 밴딩처리한다.


콘트롤러는 운전에 방해가 되지않고 손이 쉽게 닿을수 있는 왼쪽 핸들 뒤에 대충 접착하고 몇번 위치를 교정해서 가장 손이 쉽게 닿는 곳으로 양면테이프를 뚜껍게 바르고 고정했다.


순정 오디오는 탈거해서 좌측 후면 스피커선을 확인하고 휴즈박스 구멍으로 선을 빼 둔다.
오디오데크 탈거는 주방용 게란후라이 뒤지는 스텐레스 주걱으로 벌리면 쉽게 된다.

스피커는 트렁크에 좌측 바닥에 찍찍이로 고정하기로 한다.
비상공구함이나 비상타이어등을 내기 위해서는 언더 트렁크를 열어야 할지 모르기 때문에 스피커는 항상 움직일수 있도록 한다.
따라서 선을 넉넉하게 준비한다.


부품과 함께 따라온 선은 천정으로 배선을 숨기면 상당히 거리가 멀어져서 일단 짧다.
콘트롤러선도 스피커선도 이어서 사용한다.
전원선은 메인바테리에서 끌고 오지 않고 트렁크에 있는 기존 전원을 사용한다.
스피커선은 오디오데크에서 직접 따 온다.


이렇게 작업 개요를 장한후 배선은 바닥에 까는 일 없도록 하고 전부 천정으로 통과시킨다.
통과되는 배선은

1.스피커선,

2,콘트롤러선,

3,리모트선 이다.

선 뭉치는 충분한 길이로 함께묶어서 중간 중간 밴딩및 테이핑 처리를 해 둔다.
이제 왼쪽 천정 커버를 따고 선을 전부 넣고 혹시라도 달그락 거리는 소리가 나지 않도록 원래 지나가는 선과 함께 묶어둔다.

대시보드에서는 모든선이 휴즈박스를 통과하게 해서 만약 선 점검이나 문제가 있을때는 휴즈박스를 열면 모든 선이 보이게 작업했다.


작업은 약 1시간 걸렸고 시행착오 없이 한번만에 뻥뻥 소리가 난다.
일단 위상스위치로 180도와 0도를 번갈아서 셋팅 시청해 본 결과 내 기계는 180도에서 오디오와 정위상으로 맞아 떨어진다.


오디오데크 셋팅
오디오 데크에서 베이스 레벨을 중으로 낮춤.
미들레인지는 중 이하로 낮춤.
고음은 상-상으로 최고레벨 바로 아래에 맞춤.


이제부터는 베이스 콘트롤은 서브우퍼 볼륨으로 대체함.


서브우퍼 셋팅.

레벨은 최고로 함.
크로스오버 주파수는 1시방향으로 대충 맞춤.

베이스부스터는 최고로 맞춤.

하드웨어 작업보다는 음악테스트 하는데 시간이 많이 걸렸고 많이 귀찮은 일임.
오디오 데크와 뒤 트렁크렁 몇번이나 오고 가면서 절충점을 찾아 내고 드라이빙 하면서 장르별로 각종 음악 리스닝 해 봄.


총평:

뽕작 가요곡이나 마취곡 또는 군가에서 쥑이는 효과가 남.
웨스턴 뮤직이나 칸트리곡도 괜찮은 효과를 보임.

일부 올드팝송도 효과가 좋음


뉴에이지 또는 감성곡 계열은 사용 중지 해야 함.

클래식이나 가곡등에서는 가동을 중지 해야 됨.

장르에 따라서는 완전 음악 버려놓는 결과가 나옴.


운전중 손이 편리하게 닿는곳이 있어서 볼륨조절을 적절하게 할수 있어서 다행임.
베이스가 강해져서 상대적으로 고음이 뭍혀버리는 경향이 있어 고음을 조금 쎄게 했기 때문에 고음스피가 저급일 경우에 좀 거슬리는 소리가 나는게 문제임.
앞으로 이 것도 교체 하기로 계획세움.


사진으로 작업 내용 보기.

MEZZO SW-1  서브우퍼 부품일체MEZZO SW-1 서브우퍼 부품일체

콘트롤러와 리모트스위치 박스콘트롤러와 리모트스위치 박스

완성된 콘트롤러와 리모트스위치 박스완성된 콘트롤러와 리모트스위치 박스

부착된 콘트롤박스부착된 콘트롤박스

오디오 데크 탈거방법오디오 데크 탈거방법

오디오 데크 스피커 잭 핀번호 확인오디오 데크 스피커 잭 핀번호 확인

오디오 데크 모델넘버 확인오디오 데크 모델넘버 확인

배선작업 배선작업

배선처리 모습배선처리 모습

무출용 오디오데크 스피커 선무출용 오디오데크 스피커 선

휴즈박스로 지나가는 배선처리휴즈박스로 지나가는 배선처리

 배선처리배선처리

배선처리배선처리

스피커 콘지 보호 강철 가드스피커 콘지 보호 강철 가드

트렁크 전원트렁크 전원

MEZZO SW-1 단자배선MEZZO SW-1 단자배선

MEZZO SW-1 트렁크 안치 모습SONY | ILCA-77M2 | 1/125sec | F/9.0 | 24.0mm | ISO-640 | 2017:01:17 15:46:57MEZZO SW-1 트렁크 안치 모습

MEZZO SW-1 트렁크 안치 모습MEZZO SW-1 트렁크 안치 모습


이상으로 MEZZO SW-1 앰프일체형 서브우퍼 DIY설치기입니다.

작업중에 누가 사진이나 동영상을 촬영해 주지 않는 한 혼자서 사진찍고 작업하기가 상당히 귀찮은 일인것을 알았네요. 그래서 대충 폰카로 찍고 완성후에 카메라로 몇장 찍었네요.

혹시 필요한분께 도움이 되었으면 좋겠습니다.













신고
Share
Posted by RiverWind blogessay46

댓글을 달아 주세요

자동차 보험 광고를 보면서 ..


블로그일기/자동차관련
2017.01.05 10:18


OmnisLog



내 홈페이지에 뜨는 자동차 보험가격 산출에서 DC받을수 있는 목록을 우연히 봤네요.

무슨 보험가격의 할인혜택이 이리도 많은지 모르고 있었습니다.


아래 모 보험가입 광고를 캡쳐한 이미지를 보면서 이 글을 씁니다.

간접광고의 오해를 없애기 위해 보험사 이름 부분은 블라인드 처리를 하고 캡쳐 이미지를 올립니다.

나는 몇년째 아는사람한테 맞기고 산출해 주는대로 내고 있습니다.
무슨 할인이 되고 있는지 따지지도 묻지도 않고 그냥 달라는 대도 입금해 주고 있지요.

내 보험 지급금과 오늘 본 광고에서 할인해 주는 종목 중에서 내게 해당되는 것들을  총합해서 빼 보니까 상당히 많이 절약 할 수도 있었다는 계산이 나오네요.


아래 캡쳐한 이미지에서 보면 가장 큰 할인은 인터넷가입이군요.
인터넷 가입을 했을때 무려 17.3%나 할인되는 것을 보면 보험 영업에서 보험료 외에 발생하는 금액에서 할인해 준다고 짐작 할 수가 있습니다.

다만 어떤경우에 인간관계상 보험료 이외에서 훨씬 더큰 것들이 있을 수가 있기 때문에 꼭 어떤 가입이 더 득이 된다고는 말 할수 없습니다.
가령 장사하는 사람이 보험가입때문에 알게된 사람이 소갠해서 매출이 올라간다면 단순히 보험료를 좀더 낸다고 서운해 해서는 안될 것입니다.


어떤 상품의 도매가격과 소매가격의 차이라고 이해 해야 하는 것일지도 모릅니다.
그래서 소매점에 가면 비싼줄 알지만 지인에게 팔아 준다는 개념으로 그집에 갈 수도 있으며 그 지인은 다른 결로로 보담 하게 되기 때문입니다.


그렇지만 단순히 인터넷 가입 한다고 해서 이렇게 많은 할인이 가능하다면 보험금액 산출에서 개선 해야 할 점이 아닌가 하는 생각이 듭니다.


두번째 연2천Km이하주행시에 23% 인하해 주는 것은 이해가 된다.

연2천Km이하라면 자동차를 거의 운행하지 않는 수준으로서 사고 확율은 그만큼 낮아지기때문에 할인해 주는것은 당연하다고 생각한다.

세번째 3년연속무사고 할인도 이해가 된다.


네번째 대중교통 15만원이상 15% 할인은 어떤사람들에게는 유리한 조건일 수가 있지만 나는 해당이 안되기때문에 의문 자체가 없다.

6세이하 자녀가 있으면 조심운전 하리라는 판단인것 같은데..이해하기로하고..

마지막으로 블랙박스 장착 5%는 할인이유가 될 수도 있고 안될수도 있지만 원칙적으로 자기 방어를 위해서 장착하는 것일지라도 자동차 사고나 도난방지 효과가 있다고 생각하면 5%는 너무 작은 수주의 할인이지만 이해 한다.


그러니까 나는 1번과 3번과 6번이 해당되므로 무려 44%나 할인을 받을 수가 있다.
아는 사람이 내게 준 혜택이 얼마인진 모르지만 이제부터는 인터넷가입을 해야 할 충분한 이유가 되고도 남는다.

.


아래 이미지는 방금전에 내 홈페이지에 뜨는 구글의 자동차 광고를 캡쳐한 것입니다.

자동차 보험 광고를 보면서 ..자동차 보험 광고를 보면서 ..



신고
Share
Posted by RiverWind blogessay46

댓글을 달아 주세요

스노우 체인 영입및 설치실습


블로그일기/자동차관련
2016.12.27 16:37


OmnisLog


겨울 산엘 가려면 반드시 아이젠을 준비 해야 합니다.
눈이 오든 안오든 겨울 산행때는 안전을 위해서 배낭에 가지고 다닙니다.

자동차도 마찬가지 아니겠습니까?
괜히 주죽 - 쿵 한번 하면 얼마나 골치 아프고 귀찮은일 생기는지 잘 알기 때문에 미리 자동차 아이젠인 자동차체인 사슬형으로 스노우체인을 하나 장만했습니다.함께 스프레이체인도 구입하구요.


택배가 왔길래 금방 풀어서 즉시 장착 시험해 봣습니다.
그림을 보고 걸어 보니까 어려운건 아니군요.


먼저 상품을 풀어 헤쳐서 전륜 구동은 앞바퀴에 바짝 같다놓고 후륜구동은 뒷바퀴에 바짝
같다놓고요..


해 본대로 사진도 찍고 설명 해 볼께요 ,필요한분 참고가 되려나 모르지만..

1,케이블이 약간 빳빳하니까 살살 밀어서 바퀴뒤로 보냅니다 ,

2.앞쪽에서 업드려서 보낸 사슬을 살살 잡아 당깁니다.

갑자기 당기면 사슬이 바퀴에 끼어서 이러지도 저러지도 못하고 시동걸고 차를 빼야 할지도 모르니까 살살 하세요.생각밖으로 체인이 바퀴밑에 잘 끼더라고요.

3.뚜꺼운 케이블을 양손으로 들고 바퀴 안쪽에서 목걸이 해주는 것처럼 양쪽끝에 조임구멍에
딱 뀌어 연결(체결)합니다.


4. 약간씩 체인을 흔들어서 대충 바퀴 중앙으로 사슬이 넘어 오도록 정리합니다.

5.정리되면 보라색 체인을 상부 부터 걸고리로 연결합니다.

6.아랫쪽은 좀 힘을 들여서 잡아 당기고 밸런스를 맞추는게 좋습니다.
위족의 사슬이 너무 앞으로 많이 올 수도 있네요.

7 오렌지색 사슬로 아랫쪽 보라색 사슬 연결된것과 회색 조임장치하고 잘 당겨서 적당히 조여 지면 딱 꼬부려서 반대쪽 회색 걸고리 두개에 끼우고 고무바를 힘껏당겨서 상부 체인에 걸어 주면 끝입니다.

자동차를 스무스 하게 앞뒤로 조금씩 움직여서 느슨해 지면 한번더 조임쇠로 조여 주면 좋겠네요.
가장 중요한것은 사슬이 바퀴 한쪽에 치우치게 하지 말고 센터를 잘 잡아야 하겠네요...
동절기 안전 운행을 위해서..

해 보니까 느긋하게 해도 초보자가 6분이면 두마퀴 다 하겠네요.


사슬 체인이 좀 튼튼 하다고 해서 체인타입으로 구입했는데 물청소 잘 하고 잘 말려서 기름칠해서 보관하면 오래 쓰겠다는 개인적인 생각이 듭니다.

자동차 스노우체인 겨울 상비품 1호.준비 끝.


이제 영남알프스고 노고단이고 눈만 왔다하면 아무 문제 없이 갈 수 있다고요..갈진 모르지만.ㅎㅎ

아참 이거 구입하면서 간단한 미끄럼길 만나면 처리 할려고 스프레이식 체인도 하나 영입했으니까 미끄러져서 주욱-쿵 해서 보험회사 전화 할일 없을것입니다.

#자동차용품 #스노우체인 #자동차체인 #자동차용품쇼핑몰 #스프레이체인

스노우체인실습PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:12:27 15:30:19스노우체인실습

일단은 이렇게 설치할 바퀴 앞쪽 옆에 대기 시킵니다.
헝클어져 있으면 조금만 헤쳐주고요..


스노우체인실습PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:12:27 15:28:48스노우체인실습


당겨서 완성한 모습.

보라색이나 오렌지색의 체인은 상대적으로 약하니까 절대로 센터에서 어긋나서 바퀴에 밟히지 않도록 중심을 잘 잡아야 겠지요..


사슬체인PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:12:27 14:45:30사슬체인


풀어논 상태이네요..


스노우체인PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:12:27 14:41:19스노우체인


일단 보관함을 열었구요..


스노우체인PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:12:27 14:40:49스노우체인

스노우체인PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:12:27 14:40:38스노우체인


택배 온것부터 참고로 올린것이네요..


스노우체인PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:12:27 14:35:14스노우체인


#snow chain #스노우체인 #사슬형스노우체인 #자동차아이젠


그리고 자기 타이어 규격은 먼저 알고 사이즈가 같은걸 사야 합니다.
크거나 작으면 사고나기 때문에 꼭 맞는걸로 사용해야 됩니다.
아래는 타이어 규격입니다.
타이어를 사진으로 찍어 보니까 많이 틋네요 곳 돈들어 가겠네..

타이어 규격 보는법PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:12:25 15:14:05타이어 규격 보는법


신고
Share
Posted by RiverWind blogessay46

댓글을 달아 주세요

자동차 실내정화 - 에어컨/히터-필터 교환 DIY


블로그일기/자동차관련
2016.10.21 17:10


OmnisLog


자동차 실내공기는 여러가지 원인으로 탁해 질 수 밖에 없습니다.

다만 좀더 탁하거나 좀 덜 탁한 차이가 있을 뿐입니다.


방향제를 항상 달고 다닌다면 공기질을 가늠 할 수 없도록 후각을 마비 시키는 것일뿐 공기 질이 좋아 지는 것은 아닐 것입니다.


자동차 실내로는 차도의 매연도 들어올 수 있고, 자기 차의 엔진 매연이나 분진도 들어 올 수 있고
또 자기차의 실내에서 사용하거나 먹은 음식종류 따위로 인한 냄새가 존재 할 수도 있고 사람의 체취나 호흡에서 나온 배출물이 존재해서 탁해 질 수도 있다고 합니다.


이런 모든 것들을 걸러 주는 장치는 필터 밖에 없습니다.
특히 추운겨울 철에는 추워서 문닫고 여름철에는 더워서 에어컨키고 문닫고 또 도심에서는 차도 공기가 나뻐서 문을 낼수가 없습니다.

왼만큼 운행하는 자동차라면 6개월만 지나고 필터 색갈을 보신다면 놀랄 정도로 더러워 저 있는것을 볼 수 있습니다.
그 필터 색갈을 보면 탑승자가 얼마나 많은 매연이나 분진을 들여 마신것인지 짐작 할 수 있겠습니다.


더러워져 있는 필터더러워져 있는 필터


새 필터와 더러운필터 비교새 필터와 더러운필터 비교


필터는 자주 교환 할 수록 좋은 것은 말 할 필요도 없습니다.
특히 어린애나 노인이 탑승하는 자동차라면 자주 교환 하는것이 최선일 것입니다.


여름철에 필터를 자주 교체하지 않을때는 간혹 곰팡이가 번식해서 이상하게 퀘퀘한 냄새가 나서 고생 할 수도 있습니다.

필터는 그리 비싼 부품도 아니고 자동차의 소모품으로서 모든 카센터나 부품상점 또는 왼만한 대형 마트의 자동차 코너에는 비치되어 있는 흔한 부품입니다.

일일이 카센터에 갈 필요도 없고 그냥 누구나 교환 할 수 있도록 간단하게 설치 되어 있습니다.

오늘은 필터교체를 하면서 폰카로 담은 몇장의 사진과 함께 필터 교환기를 적습니다.
차종마다 조금식 다르리라고 생각하지만 아마도 비슷 할 것입니다.
아래 사진은 스포티지에 장착된 필터 입니다.
필터를 구입 할 때 차종에 따라서 규격이 조금식 다르기 때문에 유의해서 구입하면 되구요..

필터의 위치는 보통 자동차 대쉬보드라고 하는 전방의 전체 구조물 오른쪽에 있는 사물함 뒤에 있습니다.
사물함을 열면 반쯤 열리고 더 이상 안내려 오는데 이것을 완전히 내려 오도록 양쪽 고정핀을 해제 합니다.

필터박스필터박스


필터박스 양쪽옆에 보면 저런 비슷한 장치가 있습니다.
누르면서 당기면 빠저나옵니다.


새것으로 교체한 필터박스 상부새것으로 교체한 필터박스 상부

필더박스가 들어 가 있던속필더박스가 들어 가 있던속


폰으로 후래쉬를 비쳐 보면 대충 알수 있습니다.

양쪽에 걸림핀에 걸려서 더이상 내려오지 않도록 되 있읍니다.


도어를 완전히 내려놓고 안쪽을 자세 살펴보면 아래 사진처럼 필터 박스가 수평으로 장착 되 있는것을 알수 있습니다.


필터박스 양쪽 큳을 유심히 보면 작은 레버장치(빨래집게 눌르는것처럼)가 있는데 이걸 눌르면 고정장치가 해제되고 가볍게 잡아당기면 쑥 빠저 나옵니다.


더러운 필터를 빼내고 새것으로 교체 할때는 공기가 옆으로 새지 않도록 바깟쪽에 접힌 부분을 필터 함에 잘 끼워야 할 것입니다.
그리고 제자리에 밀어 넣으면 그냥 자동으로 고정 됩니다.

그리고 사물함을 원래대로 닫으며 양쪽 핀을 걸어 주면 끝입니다.

저는 필터를 몇개 사가지고 다니다가 나들이 가거나 여유가 있고 생각 날때 교환 하곤 합니다.

겨울철에 호흡기 건강을 위해서도 항상 깨끗한 필터를 장착 하고 운행 하시길 바랍니다.

항균필터항균필터




신고
Share
Posted by RiverWind blogessay46

댓글을 달아 주세요

자동차 보험 관련 도우미


블로그일기/자동차관련
2016.10.14 05:52


OmnisLog


자동차보험 지식정보


자동차보험 관련 궁금하다면 보험 개발원 http://www.kidi.or.kr/ 에서 대부분 조회가 가능합니다.

지인들 중에서 자동차 보험 설계 하는 분에게 부탁하면 주민번호/차량번호로 만기일자/가입회사등의 조회가 쉽게 이루어 질수 있습니다.


그밖에 자동차 영업 하시는 분들도 정식으로 하는 직원이라면 자동차 관련 정보에 접근 할 수 있을것입니다.
보험설계사나 자동차영업회사 등의 지인들과 인간관계를 유지하면 도움을 받을 수 있습니다.


아래는 공개된 온라인 정보 입니다.
이 외에도 많지만 본인이 아는곳 몇개만 올립니다.

자동차 모델별 등급 및 보험가액 조회 - 인슈넷

www.insunet.co.kr/h/chaprice.asp

자동차보험 비교견적,자동차보험 할인 자동차보험 비교산출 자동차보험 가입 자동차보험 쇼핑몰 자동차보험비교 자동차보험 절약 자동차보험 사고상담 자동차보험 ...


자동차보험 - 도로교통공단

www.koroad.or.kr/kp_web/search.do?keyword=자동차보험

자동차보험'에 대한 통합검색결과 입니다. 정보 총 93건 검색되었습니다. 더보기. `16년 도로교통공단 광주전남지부 업무용 자동차 보험 계약 2016-08-11 10:43:49.0.



자동차를 도난당한 경우 : 찾기쉬운 생활법령정보 > 자동차 구입·관리

http://oneclick.law.go.kr/CSP/Main.laf

자기차량손해보험에 가입한 경우 보험회사에 자동차 도난사실을 통지하고, 도난신고 후 30일이 지나면 보험금을 청구할 수 있습니다. 도난당한 자동차를 되찾은 경우 ...



자동차보험 비교견적 사이트 콜센터 1566-1800 활용


자동차 보험을 아는사람을 통해 가입해서 그냥 유지하는 경우가 많지만 자동차보험료는 매년 저렴한 보험사 순위가 바뀌기 때문에 보험료 절약을 하려 한다면 반드시 자동차보험 비교견적사이트 http://me2.do/FbPzLWxK 를 방문해서 보험료 정보를 확인하고 비교해 본후 가입한다면 조금이라도 절약하게 된다.


#자동차보험 #보험비교사이트

자동차보험 비교견적자동차보험 비교견적



신고
Share
Posted by RiverWind blogessay46

댓글을 달아 주세요

블랙박스 2채널+후방카메라 DIY 설치기


블로그일기/자동차관련
2016.06.22 13:02


OmnisLog



2채널 블랙박스 +후방카메라 셀프 교체 설치기
기아 뉴스포티지 Black Box DIY


블랙박스가 오래 되어서 날짜가 틀리고 화질도 나빠서 교체 했습니다.

일단 온라인쇼핑으로 구입하며 가격 대비 성능이 적당한 것으로 구입하고 작업공구 준비해서 공터로 자리 잡아 성공적으로 설치 마무리 했습니다.


DIY 도전 할 분 이라면 대충 작업 할때 필요한 기본공구는 가지고 있을 것으로 알지만 노파심에서 말 한다면 좀 견고한 십자 드라이버와 큼지막한 일자 드라이버와 플라스틱으로 된 주걱 헤라정도 있으면 되고 전기가 흐르는지 체크 할수 있도록 네온드라이버나 작은 램프 또는 테스터기를 준비하면 되겠지만 본인은 테스터기가 있음으로 전압 체크 하면서 했습니다.


플라스틱 헤라가 없다면 주방용 계란후라이 뒤집는 주걱으로도 대충 열수있네요.
본인은 흠집 방지를 위해서 일자드라이버 끝을 손수건으로 감싸고 열어젖히는 작업을 다 완료하는데 문제가 없었습니다.


소모품으로는 절연테이프,밴드,약간의 양면 테이프 정도면 되겠는데 대부분의 제품은 소량의 양면 테이프나 밴드를 서비스 하는 것 같은데 저는 집에 있는 가정용 작업공구 박스를 통째로 가지고 갔음으로 소모품엔 별 문제가 없었구요...

블랙박스가 동작하는데 지장이 없다고 하드라도 자기의 애마를 위해서 전기적인 상식이 있는분이 함께 하거나 조언을 받으면서 작업하는 것이 좋을 것이며 항상 전선의 피복이 까저서 누전이 될수도 있다는 가정을 생각하여 전선이 흔들 거리거나 외부 앞력을 받지 않도록 꼼꼼하게 설치하는 마인드를 가지고 있어야 할 것으로 생각 하면서 작업 했습니다.


가장 중요한 것은 주행전원이나 상시전원을 연결 할때 반드시 휴즈를 뽑아서 전류가 흐르는 방향을 확인하고 휴즈를 통과한 뒤쪽에 블랙박스 전원선을 연결 해야 할 것입니다.


그라운드 선은 휴즈박스 부근에서 튼튼한 접지에 견고하게 잠궈야 할 것입니다.

*자동차에서 접지 또는 그라운드는 자동차 본체의 쇠(철)부분을 말하는 것이며 본체에 직접 나사로 잠글수 있다면 튼튼한 나사에 마이너스 선을 연결하는 것입니다.*


온라인에 동영상이나 사진으로 설치 방법이 많이 나와 있기 때문에 설치 하는 것이 별로 어렵지는 않지만 혹시라도 모를 화재나 기기 손상 등을 생각 하면서 적당하게 얼렁뚱땅 대충 작업하지 말아야 할 것으로 생각 합니다.


전선이 흔들려서 주행중 따라락 딸가닥 하는 잡음이 들려서 그거 찾는다고 애 쓰는 일이 생길 수도 있기 때문에 견고하게 잘 마감처리 해야 한다고 생각합니다.


자동차내부 마감부분의 명칭을 잘 모르기 때문에 설명이 좀 힘들지만 대충 3가지 선 작업이네요.

1. 블랙박스를 설치한 전면에서 천정 방향으로 선을 집어넣고 운전석 왼쪽 천정 가장자리 속에서 휴즈박스 까지 작업.

2. 투채널 후방 카메라선을 본체와 연결하기 위해 자동차 천정 사이드를 타고 매립 하는 작업.

3. 후진등 램프선+ 선을 후방 카메라 인식선으로 매립 해서 끌어 오는 작업.
(주차 할때 후방카메라 주차선을 보기 위한 작업 임으로 필요없는 분은 생략 할수 있는 작업).


아래는 작업 할 때 스마트폰으로 담아둔 몇장의 사진 입니다.
혹시 참고가 될지 모르지만 블랙박스 DIY 작업기로 올려 봅니다.


블랙박스 설치된 모습PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:06:22 08:35:27블랙박스 설치된 모습



후방카메라PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:06:22 08:35:54후방카메라


블랙박스 선 통과 그림PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:06:22 08:36:02블랙박스 선 통과 그림



후방카메라 주차선 표시PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:06:22 08:37:16후방카메라 주차선 표시


3.5인치 모니터인데 후방주차선 만으로도 주차시 감 잡을수 있네요.
굳이 내비에 연결하지 않아도 괜찮군요.


운전석 왼쪽 천정선 작업 방법PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:06:22 08:37:36운전석 왼쪽 천정선 작업 방법


작은 헤라나 일자 드라이버로 흠집 조심 하며 열면 십자 나사가 나올 것입니다.
일단 이 필러를 열면 선을 휴즈박스 까지 내리는데 용이해 집니다.



좌측필러 분해PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:06:22 08:38:53좌측필러 분해


측면도 역시 이 부분을 분해하고 천정부분 마감부분을 살짝 땡기면서 열면 기존 선들이 지나가는 통로가 있습니다.선을 정리 할때 이곳이 안보인다고 그냥 쑤셔 넣지 말고 밴드로 잘 묶어서 흔들리지 않도록 꼼꼼하게 정리 합니다.


블랙박스 선 흐름도PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:06:22 08:39:12블랙박스 선 흐름도


블랙박스의 선들이 매립 되어 지나 가는 위치 입니다.

좌측 천정 매립통로PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:05:07 10:46:51좌측 천정 매립통로

좌측 천정 사이드를 개폐한 모습


임시배선PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:05:07 10:47:11임시배선



전원선 매립PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:05:07 10:47:28전원선 매립



후진등 플러스선 작업PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:05:07 11:39:02후진등 플러스선 작업


한사람이 후진등을 밟았다 뗏다 하면서 정확하게 찾아서 색갈있는선이 +선입니다.

차량 메이커에 따라서 적색이나 청색 또는 다른 색일 경우도 있지만 색갈이 있는선이 플러스 선입니다.
검은색 선이 차체선 즉 마이너스 선 입니다.
마이너스 선은 이미 접지로 차체에 연결 했음으로 플러스 선만 연결하면 됩니다.
피복을 벗길때 선을 자르거나 몇가닥 손상 시키지 않도록 주의 합니다.
연결 한 후에는 절연 테이프로 여러겹 튼튼하게 처리하고 선이 흔들거리지 않도록 견고하게 바인드선으로 묶어 줍니다.
플라스틱 바인딩도 오래되면 터진다는것을 알아야 합니다.



후진등 플러스선 마감처리PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:05:07 11:41:53후진등 플러스선 마감처리



뉴스포티지 후진등PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:05:07 11:39:14뉴스포티지 후진등


천정 매립선 마감PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:05:07 12:06:08천정 매립선 마감



휴즈박스 PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:05:07 12:17:03휴즈박스


휴즈박스는 자동차 마다 배치가 다르겠지만 기아 뉴스포티지의 예를 보입니다.

이 이미지는 참고도 일 뿐이며 이대로 하라고 추천 하는 것은 아닙니다.


*중요 경고*
전원선을 연결할 곳을 선택 했다면 먼저 휴즈를 빼고 전기가 나오는 곳을 알아 낸후 블랙박스 전원선은 전기가 안나오는 곳에 연결 해야 합니다.
즉 휴즈를 지나서(통과해서) 연결 합니다.
그렇지않고 반대로 하면 만약 합선이 되어 화재가 나드라도 휴즈가 단락 되지 않게 됩니다.



휴즈박스PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:05:07 12:20:01휴즈박스


본인의 경우 휴즈박스입니다.
배선례를 보여 드리기 위한 것이며 자동차 마다 다를 것 임으로 저의 경우를 보여 드린것 뿐입니다.참고만 하시고 따라할 필요는 없습니다.



신고
Share
Posted by RiverWind blogessay46

댓글을 달아 주세요

  1. Favicon of http://omnislog.com BlogIcon RiverWind blogessay46 2016.06.22 13:27 신고  댓글주소  수정/삭제  댓글쓰기

    *중요 경고*
    전원선을 연결할 곳을 선택 했다면 먼저 휴즈를 빼고 전기가 나오는 곳을 알아 낸후 블랙박스 전원선은 전기가 안나오는 곳에 연결 해야 합니다.
    즉 휴즈를 지나서(통과해서) 연결 합니다.
    그렇지않고 반대로 하면 만약 합선이 되어 화재가 나드라도 휴즈가 단락 되지 않게 됩니다.

블랙박스 어떤 걸 선택할까 고민되지요?


블로그일기/자동차관련
2016.05.27 11:58


OmnisLog


차량용 블랙박스 선택 시 고려사항 정리


블랙박스 어떤 걸 살까…? 이번엔 어떤 걸로 바꿀까 ?


차량용 블랙박스는 이제 필수품이 되었습니다.

별거 아닌 접촉사고에도 경찰서에서 정황증거로 블랙박스 영상을 보려 합니다.


또 잠깐 공터에 주차하고 볼일 보고 왔는데 차량을 누가 긁고 갔다면 난감 ?

또 장착하지 않는 차량과 장착한 차량 간의 분쟁이 있을 때는 당연히 블랙박스로 쭉 녹화를 한 차량이 억울한 덤터기를 쓰지 않게 될 것입니다.


그런데 막상 블랙박스를 사려고 한다면 어떤 걸 선택해야 할지 고민될 것입니다.

오랫동안 여러 가지를 사용해본 결과로 터득한 블랙박스의 필수요소를 사용자 입장에서 정리해 봅니다.

판매자 입장이나 제조사 입장에서 본다면 이 글이 틀릴 수도 있을 것입니다.


차랑용 블랙박스 선택시 고려사항 정리차랑용 블랙박스 선택시 고려사항 정리

블랙박스 고를 때 중요 기능 및 고려사항.


1. 전방-후방 2채널은기본 -- 앞뒤 촬영은 기본

2. Full HD나 HD급 영상 지원 여부와 프레임 수 - 고화소일수록 취약 영상 분별력이 좋음.

3. 렌즈 밝기 체크.- 악천후나 야간에 더욱 분별력 있는 영상을 획득함

4. 카메라 화각범위 - 사각구간을 조금이라도 줄일 수 있어서 화각 2~3도 차이 때문에 큰일이 없겠지만 그래도 화각이 넓을수록 좋음.


5. 추가기능 GPS와 WIFI 등 체크 - GPS는 촬영장소나 자동차 속도 등 구체적인 정보를 확보함

WIFI 기능은 메모리를 빼내지 않고 스마트폰으로 파일이나 화면을 볼 수 있어서 편리함.


6. 총소비전력-너무 많은 소비전력 때문에 겨울철 배터리 방전속도를 빨리해서 소진을 가져올 수도 있음.


7. 기기 발열 정도 또는 발열 대책 유무-발열 대책이 없는 제품 중에서 한여름 고장의 원인이 되거나 촬용 불가능 상태에 빠질 수도 있음


8. 장착 후 운전자 시야 방해 구조 확인 -너무 툭 튀어나오거나 길게 늘어진 제품은 작은 차량에서 운전자의 시야를 가릴 수도 있음


9. 최대 녹화 메모리 용량 -지나간 영상을 보고 싶을 때 너무 작은 메모리의 한계를 가진 제품은 보고 싶은 정보가 덮어 쉬어지거나 삭제될 수 있어서 자주 백업하지 않는다면 주의해야 함


10. CPU 처리속도-순간 촬영 또는 고속촬영의 능력은 CPU의 처리속도와 관계가 있으므로 최신 고급 CPU 탑재를 확인하는 것이 좋음.


11. 붙이고 떼기 구조의 편리성 - 때때로 떼었다 붙일 수도 있으므로 붙이고 떼기가 쉬운 구조인지 확인할 필요가 있음.


12. LCD 크기와 사용정지장치 여부- 자체 LCD를 이용할 분은 LCD창의 크기도 너무 작으면 곤란하고 LCD만 끄고 켤수 있으면 좋음.


13. 전방 녹화파일과 후방 녹화파일 확인 편리성.-녹화된 영상파일을 전방과 후방을 따로 쉽게 보거나 파일을 옮기거나 할 수 있는지 고려함.


14. 일반 메모리사용 호환성 체크- 시중의 아무 메모리나 사용할 수 있지 않고 특별한 메모리만 고집하는 제품은 아닌지 고려함.


15. AS 관련 질답/전화통화상태/체크-제조사의 사후관리가 되고 있는지 전화나 문자로 질문하고 상담해 본 후 소통이 되고 있는지 확인함.


16. 평균적인 판매가격 책정확인(초고가/중간/초저가)-판매가격이 너무 저렴하거나 너무 고가인지도 고려해 봄.




.



신고
Share
Posted by RiverWind blogessay46

댓글을 달아 주세요

디젤차 흡기구 청소기(1)


블로그일기/자동차관련
2016.03.26 10:26


OmnisLog


흡기구 크리닝 후기(1)

디젤차를 사용하면서 카센터를 갈때마다 먼가 하나씩 해야 할 일들을 추천받곤 하는데 오늘은 흡기구크리닝을 추천받고는 좀더 믿는곳에가서 한번더 문의해서 실행했다.


완성차 업체에서 추천하는 디젤자동차 관리 매뉴얼에 흡기구클리닝이라는 과정이 권장되고 있는작업인지 안해도 그만인 작업인진 나로선 확실하게 알수는 없지만 누구나 보게되면 청소를 하고 싶어 지리라고 생각할 정도로 더럽게 보인다.


다만 작업중에 분해한 상태를 본 현상으로는  ,  디젤연료가 연소하며 내뿜는 공해물질을 재연소 시키기위한 리턴작업중에 많은 카본과 이물질의 집합이 흡기구계통에 침착(탈)해서 거의 통로가 좁아지고 밸브가 움직일지 의문이 갈 정도로 심각하게 지저분해 저 있는것을 볼 수 있었다.


앞서 말 했듯이 나는 기술적인 내용은 모른다.
그리고 완성차 업계에서 정기적으로 흡기클리닝을 권장하는지도 모른다.
그렇지만 육안으로 볼 때 너무많은 슬러지가 쌓여서 원동기의 성능을 나쁘게 하리라는 짐작은 할 수가 있다 고 생각이 든다.

그리고 이 슬러지들이 자동적인 어떤과정으로 제거해 주는 방법이나 장치가 없다면 무제한 쌓이지 않게 관리 해 줘야 할 필요는 있다는 생각이 든다.


이 슬러지 또는 카본 침착물을 제거하는 방법이 지극히 원시적으로 행해 진다는데 개인적로 이의가 있다.


우수한 자동차기술에 비해서 자동차관리 방법 중 에 숟가락으로 슬러지를 긁어 내는 작업이 있다면 웃지 않을 수 없다.


다른방법으로 클리닝 시기마다 그 계통을 새것으로 갈아 끼운다면 모를까 별 다른 방법이 없어 보이기도 한다.

만약 흡기클리닝이 완성차 업계에서 정기적으로 관히해야하는 매뉴얼에 있다면 보다 합리적이고 과학적이며 간단한 방법으로 흡기 클리닝이 이루어 질수 있도록 배려해야 한다는 생각이 든다.


생전 처음 본 흡기구의 더러운 연료 슬러지를 보며 흡기 클리닝을 받은 소감을 쓰면서 흡기클리닝 첫번째 글을마치며 계속해서 과정을 올릴것이며 흡기클리닝 관련 정보도 모아 보려 한다.

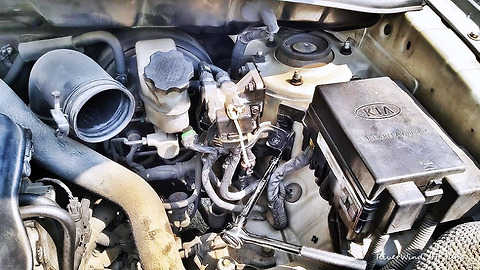

아래는 작업과정을 쭉 지켜보면서 간간히 폰카로 담아논 사진입니다.


개념: EGR이라는 장치로 배기가스를 재순환하는 과정에 흡기구로 돌아서 들어 올 때 담뱃대 안의 니코친처럼 검고 찐득한 불완전 연소로 발생한 타르가 흡기계통에 침착 누적되는데 계속해서 쌓여 결국에는 밥숟가락으로 긁어서 퍼낼 정도로 많아지는 현상밈

일정한 거리(수만Km)를 운행하고 나면 받숟가락으로 긁어낼 정도가 된다고 합니다.
장치는 FSI, GDI, CRDI 전부다 해당 된다고 합니다.


디젤차 흡기구 청소기- 클리닝PANTECH | IM-A860K | 1.1mm | ISO-0 | 2016:03:25 11:59:32디젤차 흡기구 청소기-클리닝





  .




신고
Share
Posted by RiverWind blogessay46

댓글을 달아 주세요



티스토리 툴바
